Genrebild som visar uteffekt men låt oss anta att det är signalstyrka som avses
Artikelförfattaren fick ett infall som gav ett utfall vilket ledde till en mätning av S-meters utslag på HF-riggen.
Uppkopplingen för mätningen:
- Mätobjektet är en Icom IC-7300 och signalkälla är en signalgenerator Rodhe & Schwartz SML 012.
- Antenningången på 7300 är ansluten till signalgeneratorns utgång via en koaxialkabel med 50 Ω karakteristisk impedans.
Mätningen gjordes på tre band:
- 10m
- 40m
- 80m

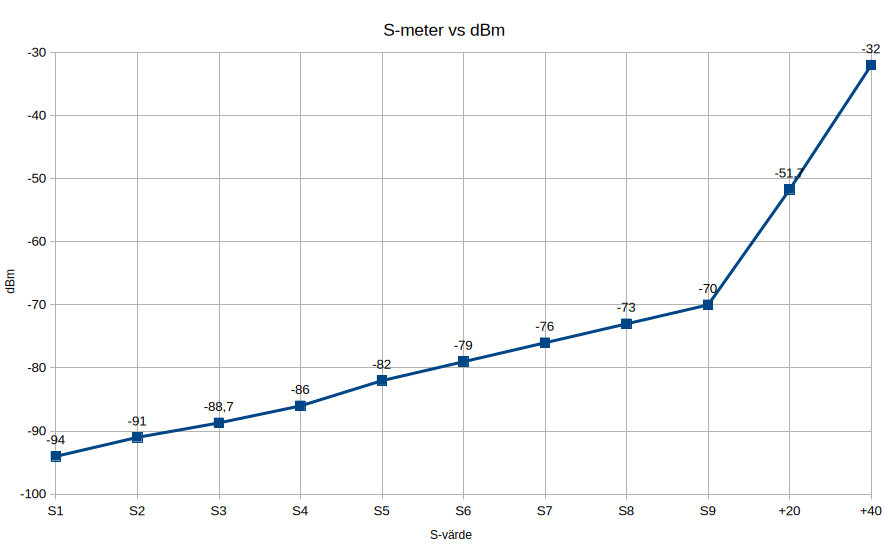

Mätresultaten blev mer eller mindre identiska för de tre banden och jag redovisar dem därför som sammanfattade i ett linjediagram.
Mätresultatet visar två för mig oväntade värden:
- Stegen mellan S-värdena visas som 3 dBm istf förväntade 6 dBm
- -73 dBm-punkten visar S8 mot förväntade S9 enligt IARU Region 1 Technical Recommendation R.1
Det kan förekomma en viss avvikelse då det är svårt att läsa av S-värdet på ett exakt sätt. Ev. kommer jag att längre fram göra om mätningen på ett annat sätt.
Lite kuriosa:
Citat ur boken ”Amatörradio” av civ.ing. Hans Eliæson (SM5WL SK) och Kuno Möller på förlaget Forum 1955
Sid. 97 ”Vid S-meterns kalibrering är det brukligt att sätta S9 = utslaget för 100 µV signal och att ta 6 dB mellan S-punkterna. S8 motsvarar alltså en signal på 50 µV, S7 25 µV, S6 12,5 µV, S5 6,8 µV, S4 3,4 µV, S3 1,7 µV, S2 0,8 µV och S1 0,4 µV. Signalstyrkor över S9 rapporteras S9 + 10 dB, S9 + 20 dB etc. Dessa steg betyder en ökning av signalen ca 3,16 ggr. S9 + 10 dB motsvarar alltså 316 µV, S9 + 20 dB 1000 µV etc.”
Här anges 100 µV som värdet för S9 men i senare definitioner är det 50 µV för S9 som gäller.
Länkar:
https://www.giangrandi.org/electronics/radio/smeter.shtml
https://wa9tt.com/Research/articles/article_S_meter.pdf
