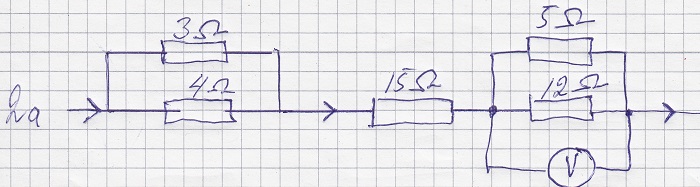

Vad visar Voltmetern?

Instämmer!

Jo, i alla räkneexempel som förekommer i certifikatsprov är alla komponenter idealiserade. Resistans är ett idealiserat motstånd som endast har egenskapen resistans i ohm. Ett motstånd är den fysiska komponenten som har resistans, induktans och kapacitans. Alla ström- och spänningskällor är också idealiserade liksom volt- och amperemetrar. Skall vi studera impuls- och stegsvar i en krets måste vi ta till den högre matematikens laplacetransform. Detta är skälet till att vi alltid räknar i en idealiserad värld, det blir för svårt och kräver för djupa kunskaper annars.

Jo, i alla räkneexempel som förekommer i certifikatsprov är alla komponenter idealiserade. Resistans är ett idealiserat motstånd som endast har egenskapen resistans i ohm. Ett motstånd är den fysiska komponenten som har resistans, induktans och kapacitans. Alla ström- och spänningskällor är också idealiserade liksom volt- och amperemetrar. Skall vi studera impuls- och stegsvar i en krets måste vi ta till den högre matematikens laplacetransform. Detta är skälet till att vi alltid räknar i en idealiserad värld, det blir för svårt och kräver för djupa kunskaper annars.

Hypotetiskt: Men inget sägs om voltmeterns inre resistans, är den låg så påverkas slutresultatet, är den (tillräckligt) hög, är den försumbar. Nu är ju iofs redan de parallella resistanserna så pass låga att det förmodligen blir svårt att finna en voltmeter med så låg inre resistans så att den skulle påverka slutresultatet, men dock...

2A strömdelas mellan resistanserna längst till vänster. På grund av Kirchoffs strömlag, KCL på engelska,
så flyter även 2A till höger om resistanserna och därmed också genom 15 ohmsresistansen.  Voltmetern är inkopplad parallelt över båda motstånden så den resulterande resistansen blir båda motstånden parallellt. 3,53 ohm. Multiplicera med 2A och du får 7,06V.

Vid generell lösning av dessa problem använder man Kirchoffs strömlag och Kirchoffs spänningslag och går runt i maskorna.
Det kräver dock att man kan lösa matrisekvationer som ligger ovanför gymnasiekunskaper.
Dock kan det vara bra att ka Kirchoffs båda lagar i huvudet för de är inte så svåra att förstå.

Titta på: sv.wikipedia.org/wiki/Kirchhoffs_lagar

Du har rätt Jan. Tänkte fel. Efter att mätt lite över motstånd. Köpte lite sådana plattor där man kan bygga kretsar utan att löda så har jag fått lite bättre förståelse för hur det fungerar med motstånd.

Mitt förslag är 7,06 volt
/Jan

Jag får det ill ca 33.4V?

Hur många volt visat voltmetern?
